局所排気装置
囲い式フード内に発散源を収め、塗料ミストや有機溶剤蒸気を吸引・排気します。
設備紹介
塗装ブース
塗装ブース
方式と現場条件に合わせて設計・製作
塗装対象、作業方法、設置スペース、排気条件から、ミスト捕集方式と換気方式を検討します。
VENTILATION SYSTEM
局所排気と
プッシュプル、
2つの換気方式。
作業範囲、作業者の位置、必要な気流から換気方式を選定します。
プッシュプル型換気装置
給気と排気を組み合わせ、セッチングパネルで囲った作業区画に気流をつくります。
PUSH-PULL AIRFLOW
プッシュプル型
換気装置の
給排気フロー。
CEILING
給気ファン
フィルターBOXチャンバー
セッチングパネル／作業区画
塗装作業
ワーク
塗装ブース排気ファン
屋外へ排気
- 01給気ファン天井に埋込式で設置
- 02フィルターBOXチャンバーを通して整流
- 03作業区画へ給気設備内へ空気を送り込む
- 04ブースで吸引・排気反対側へ向かう気流を形成
INVERTER CONTROL
インバーターで給気・排気の風量を調整し、作業区画に必要な気流をつくります。
SETTING PANEL
セッチング
パネルとは
塗装範囲を囲い、吹出し側から吸込み側への気流をつくりやすくする区画です。
換気方式はパネルの有無だけでなく、吹出し・吸込み位置、気流、作業位置、関係法令から設備ごとに判断します。

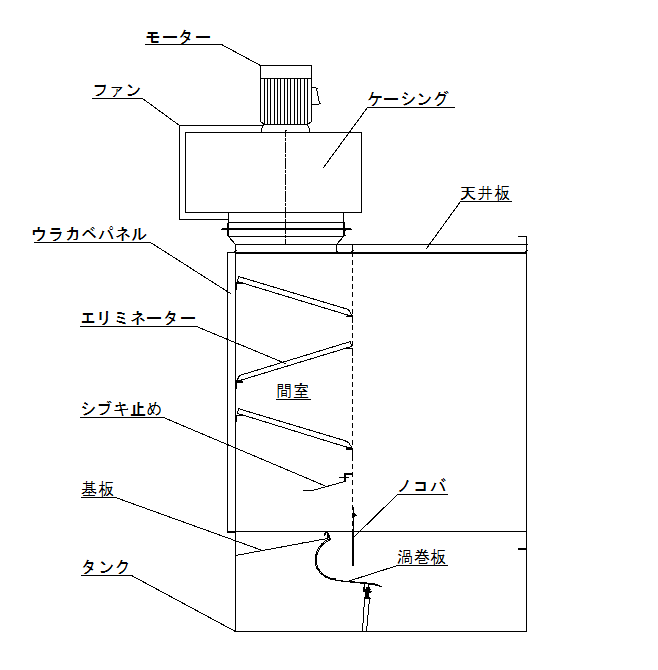

BOOTH SECTION DRAWING
断面から見る、
湿式塗装ブースの構造。
排気ファン、ミスト捕集部、水槽部を一つの流れとして構成します。設備の寸法や各部の仕様は、ワークと塗装条件、設置スペースに合わせて設計します。
排気部
モーター・ファン・ケーシング
捕集部
裏壁パネル・エリミネーター・シブキ止め
水槽部
ノコバ板・渦巻板・タンク
方式別施工例
2種類の塗装ブース
01

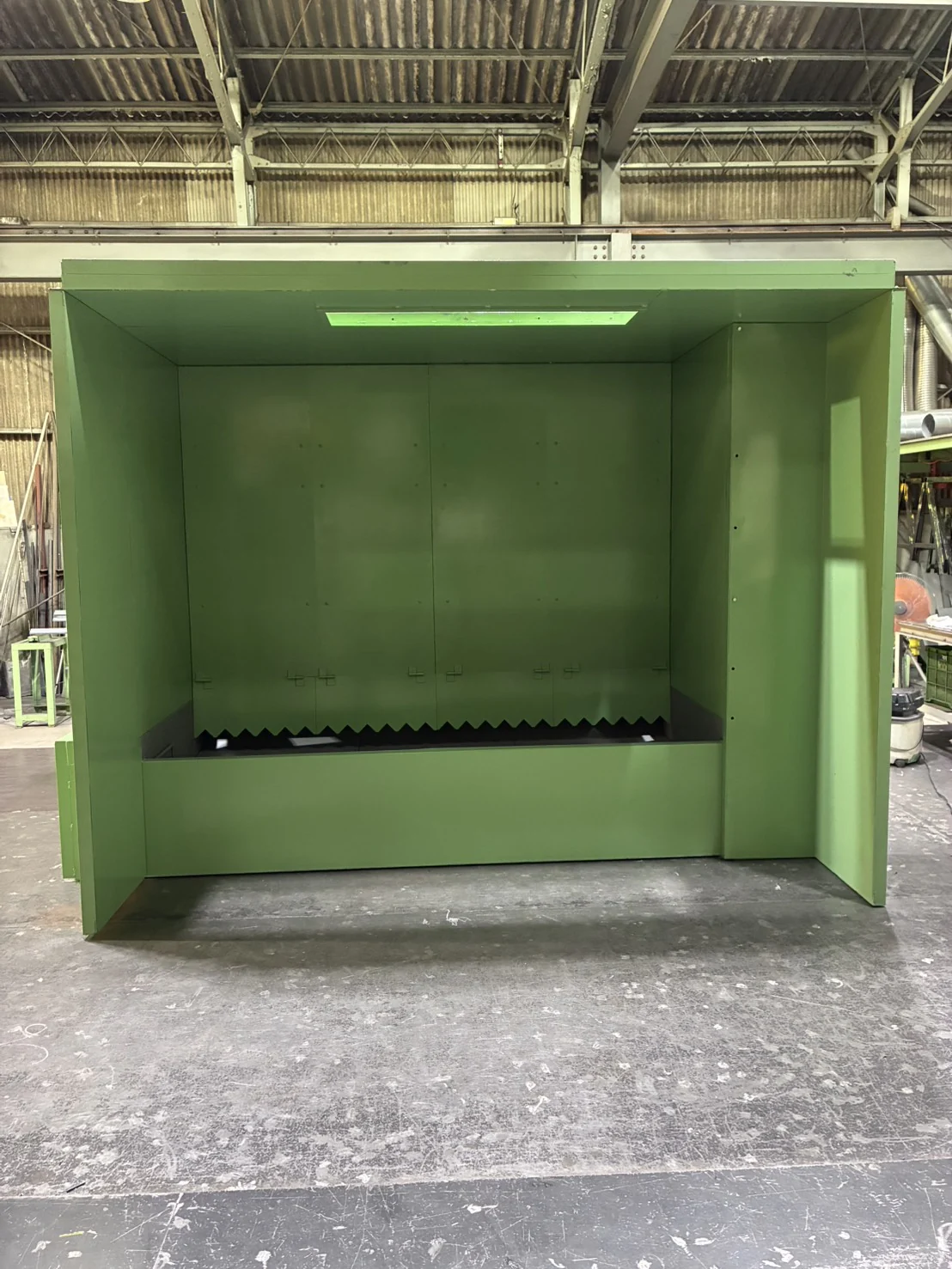

湿式塗装ブース
水を利用して塗料ミストを捕集する湿式の塗装ブースです。ブース本体、タンク、排気設備などを設置条件に合わせて構成します。
02
乾式塗装ブース
アレスターフィルターを使用する乾式の塗装ブースです。作業内容や設置場所に合わせて寸法と排気構成を検討します。
DAILY CHECK & MAINTENANCE
塗装ブースを安定して
使い続けるために。
吸引性能と捕集状態を保つため、運転時の変化を確認し、塗料ミストが付着する部分を定期的に清掃・整備します。
日常点検
- 排気ファンの異音・振動と、ブース開口部の吸込み状態
- 乾式フィルター・アレスターの目詰まり、破損、交換時期
- 湿式ブースの水量・水流の調整
- ブース内、捕集部、水槽に付着・堆積した塗料ミスト
- 排気ダクト全体の振動・異音の確認
- 塗装前のブース内のグリースアップと、錆・腐食の確認
定期メンテナンス

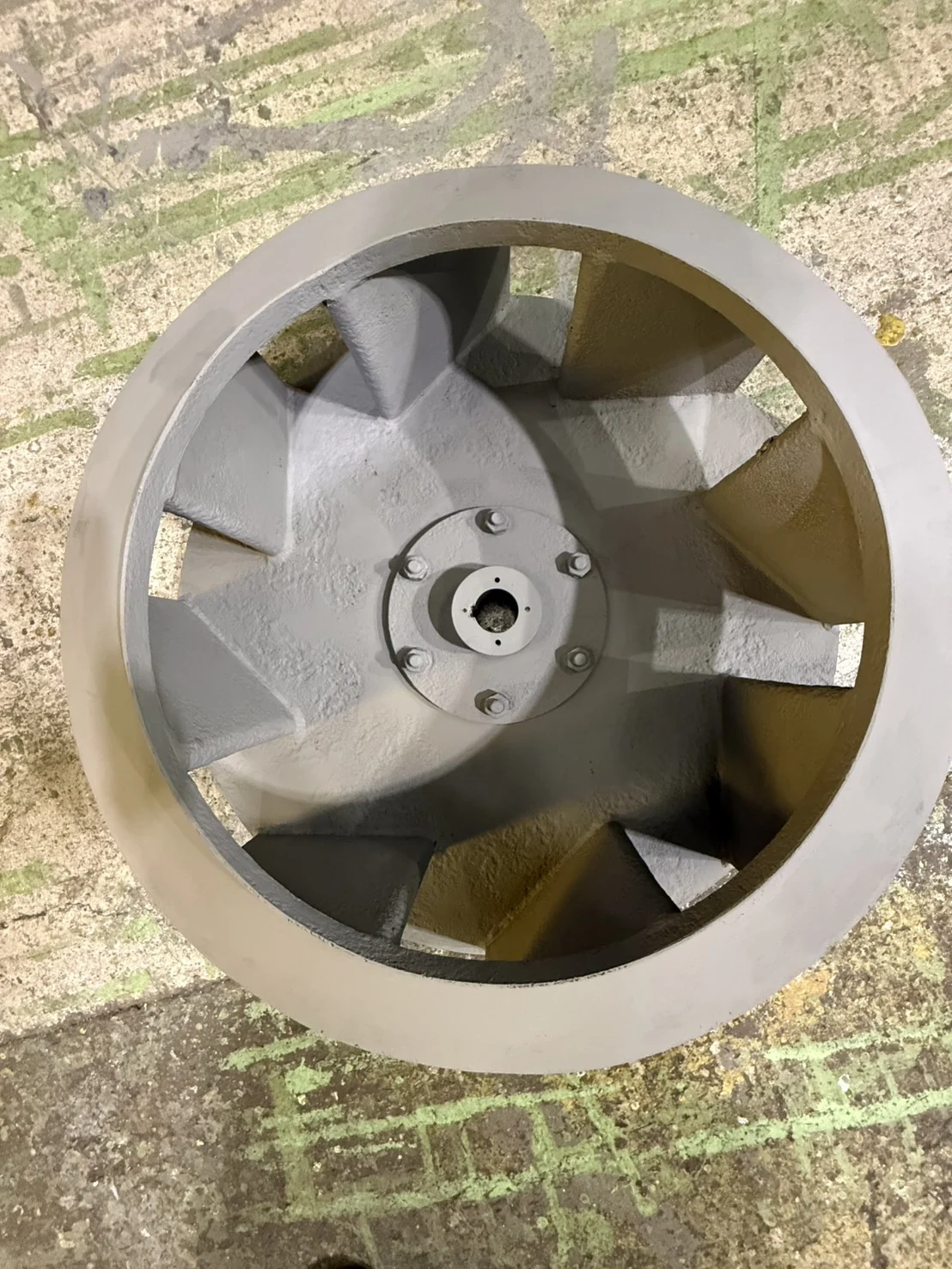

- 羽根車への塗料付着、腐食、アンバランスの確認・清掃
- モーター、ベアリング、ベルトなど排気ファン駆動部の点検
- 捕集部（間室）内パネル、エリミネーター、シブキ止め、ダクトの清掃
- 水槽・サブタンクのスラッジ除去・洗浄
- 吸引風量の確認と、劣化部品・フィルターの交換
点検・清掃は設備を停止し、安全を確認してから行ってください。グリースを塗布しない状態での塗装は、設備の錆・腐食を増加させる原因になります。塗料かすやフィルターは、使用塗料のSDSと事業所の管理基準に従って取り扱ってください。
関連写真
製作・施工例
労働基準監督署への提出書類
ご依頼に応じて、局所排気装置の届出書類も作成可能です。
ご依頼をいただければ、新設・変更時に必要となる局所排気装置関係の書類を、設備条件に応じて作成します。
- 局所排気装置摘要書
- 局所排気装置計算書
- 圧力損失計算書
- 系統線図
- 実体図
- 排気ファン能力曲線図
- その他、設備内容に応じて必要となる資料
必要風量、制御風速、ダクト構成、圧力損失、排気ファン能力を設備条件から整理します。
危険物・消防・騒音・振動・悪臭・大気汚染など、その他の届出の要否確認、関係機関との協議、書類作成には対応していません。お客様にてご確認ください。
お問い合わせ
塗装ブースの新設・改造・ファン整備について
塗装対象、設置スペース、排気条件、搬送方法に加え、既設ファンの状態や振動の発生状況を確認し、設備内容や整備方法をご提案します。
